水耕栽培についてのメモ


　ここ10年ほど、水耕栽培でイチゴやキューリ、トマト、シソを栽培してみています。

　普通に育つことがほぼ確認できましたので、 栽培装置の状況を公開してみることにしました。

　もう少しおしゃれなページにしたかったのですが、時間がかかりますので、 時間ができたら整形することにして、とりあえず見られることを優先しました。

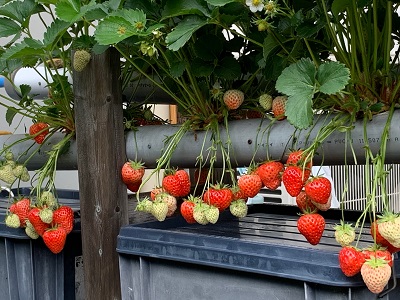

10月～5月イチゴ

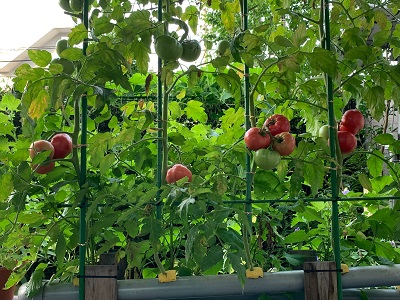

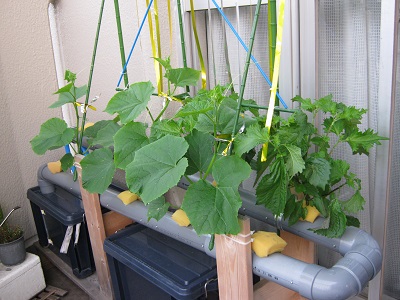

6月～9月トマトまたはキューリ、シソ

栽培装置の概要

●まずは、概要を記したpdfファイルを見てください。(リンク)

●ポンプから栽培パイプへの配管について補足です。
　苗を植え付けて栽培を開始すると、根の成長に伴って培養液の通りが悪くなってきます。ほっておくとパイプから培養液が溢れるようになります。
　その時は、培養液の単位時間流量を減らして流れている時間を長くするのが好いと感じています。
　ポンプからの培養液の一部を、流量調整バルブを経てタンクに直接戻してしまうことにより流量を調節しています。配管検討図

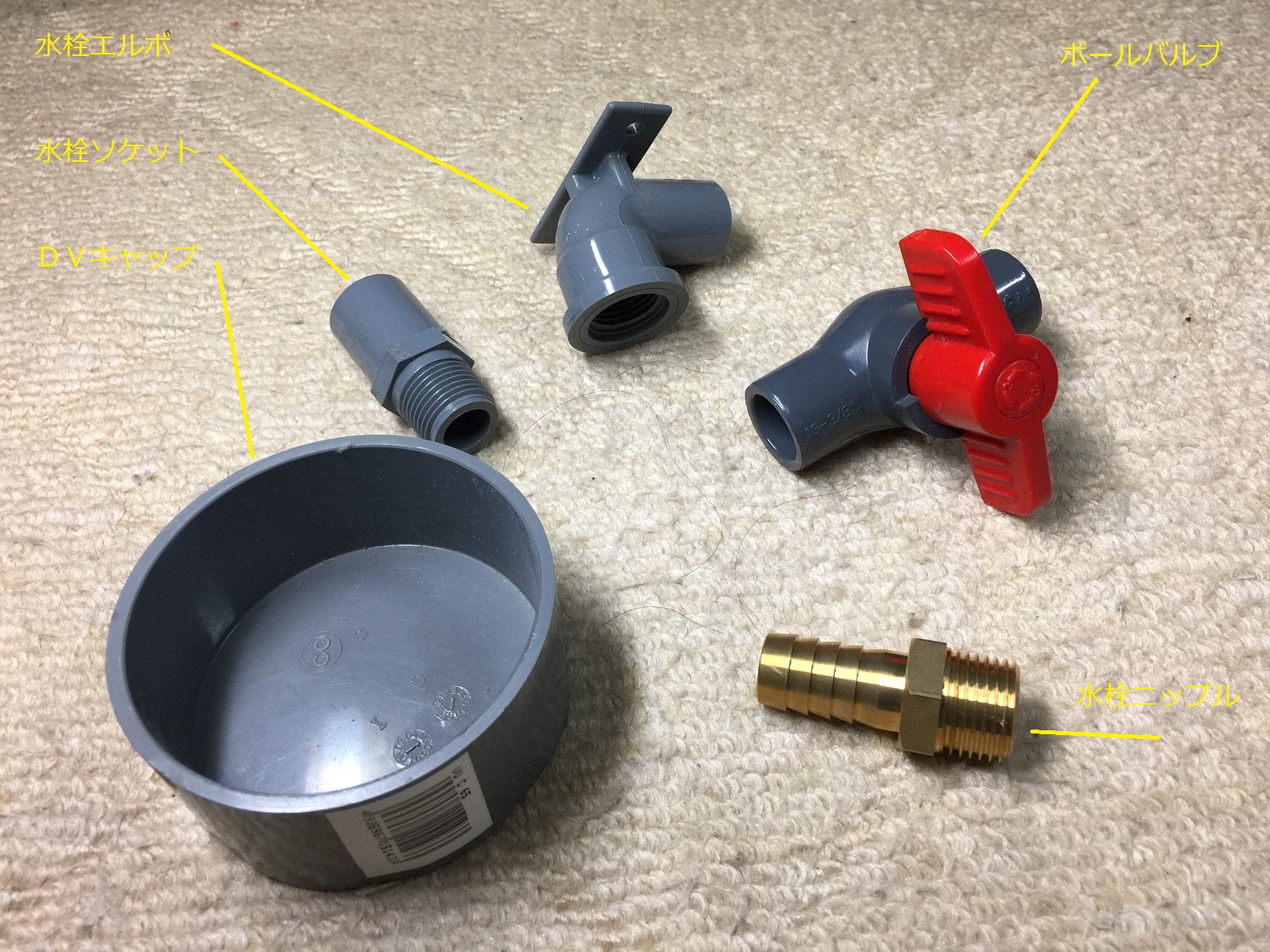

配管部品

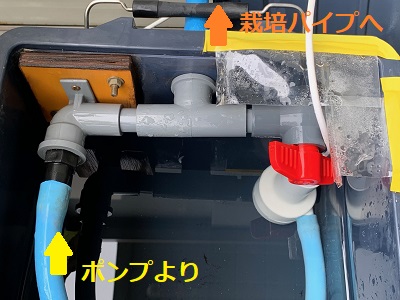

培養液タンク内配管

●苗の植え付けは、十字に切れ目を入れたスポンジに苗を挟んだものを栽培パイプの穴に固定しています。

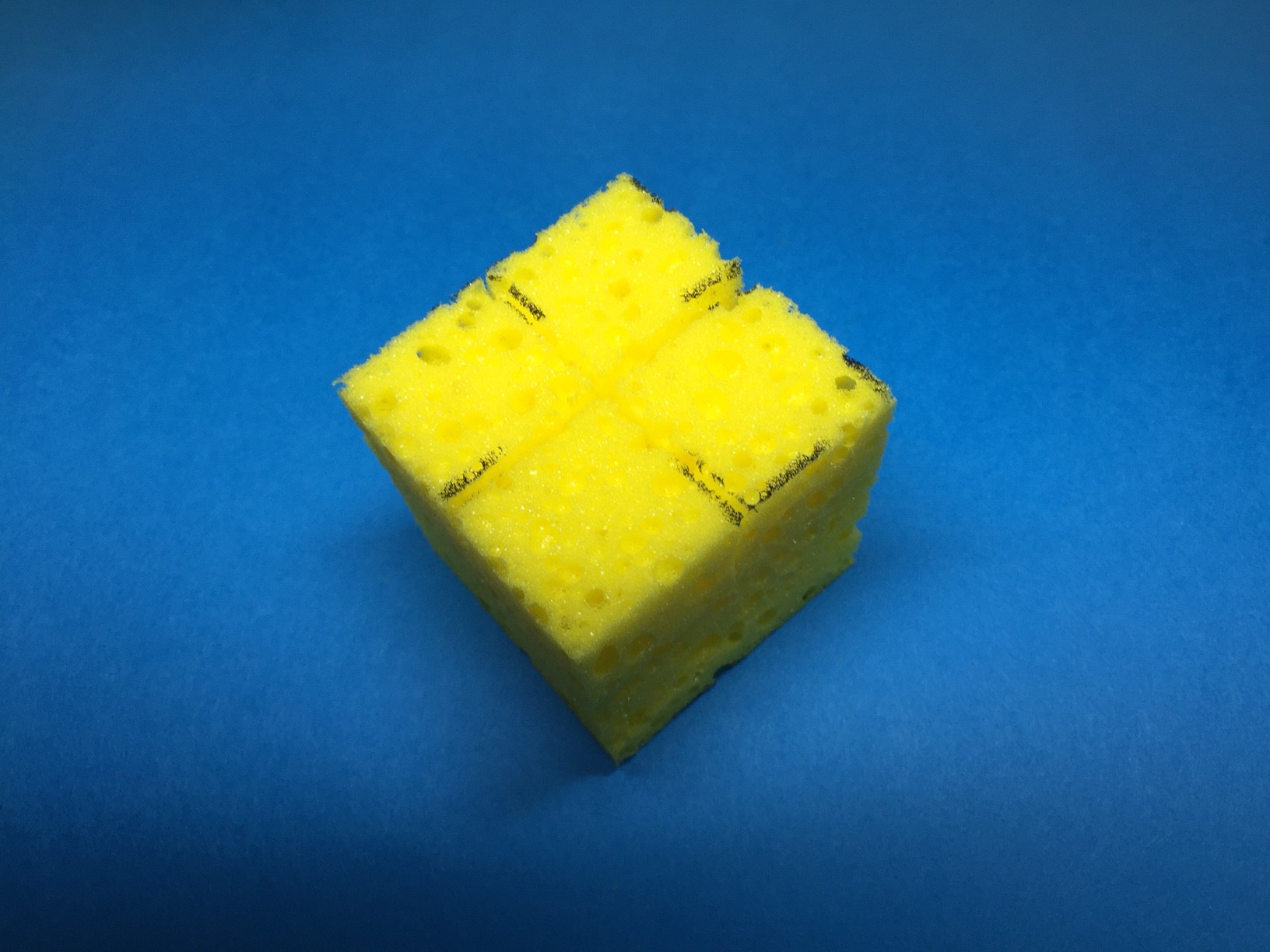

十字に切れ目を入れたスポンジ

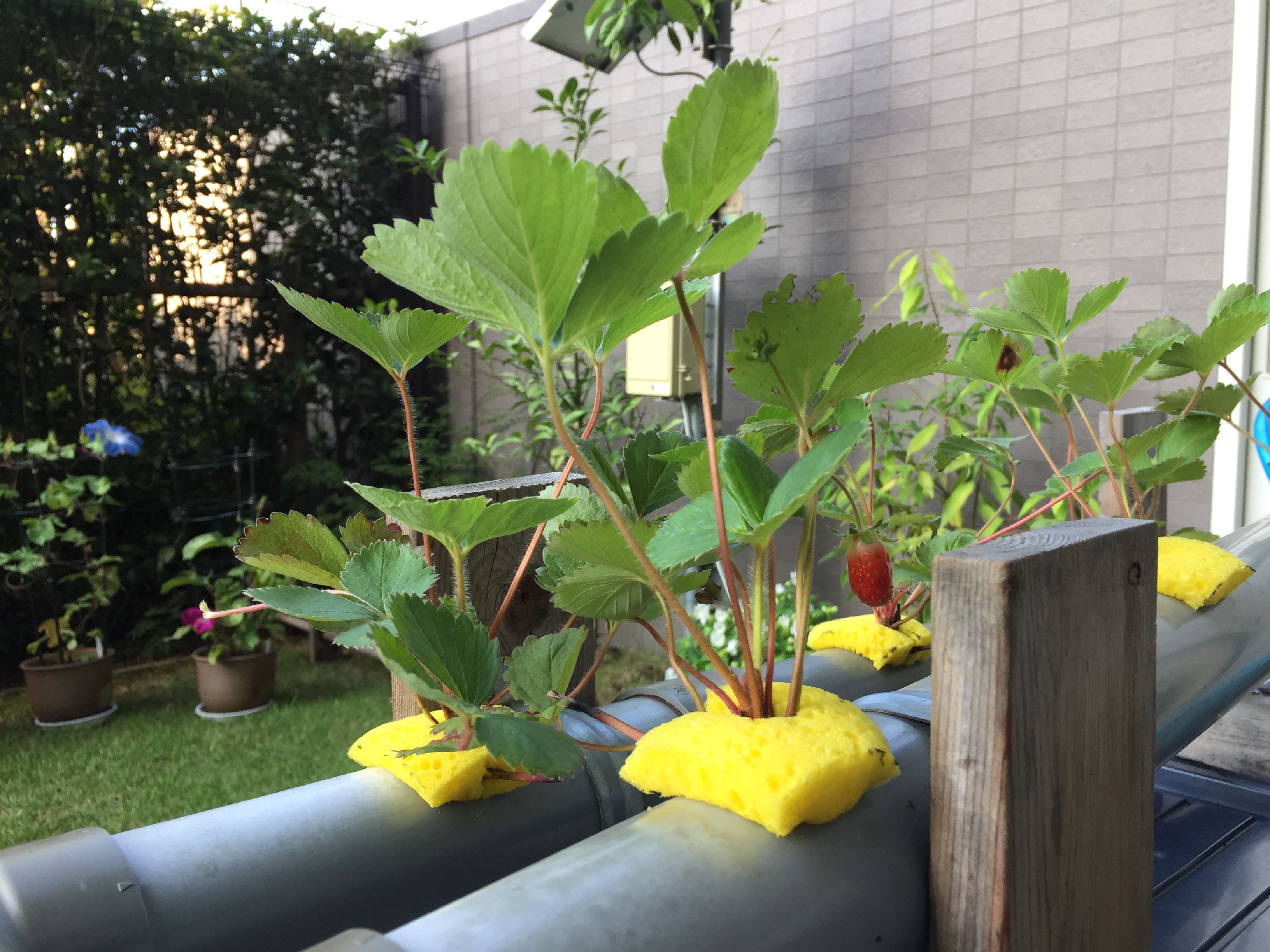

苗をパイプに挟み込む

●一番面倒なのは、ポンプの制御基板でしょうか。
　初めのレポートに記載されているものは初期のもので、その後若干の改良を加えています。

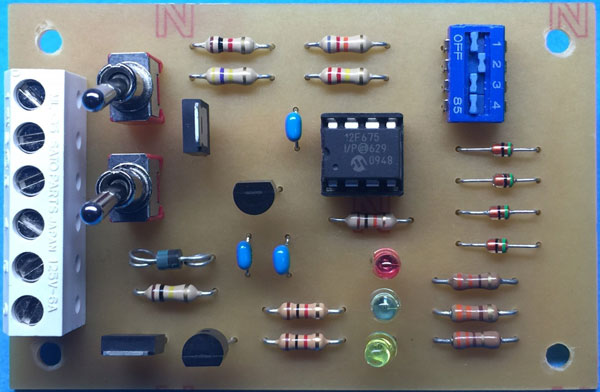

基板部品面

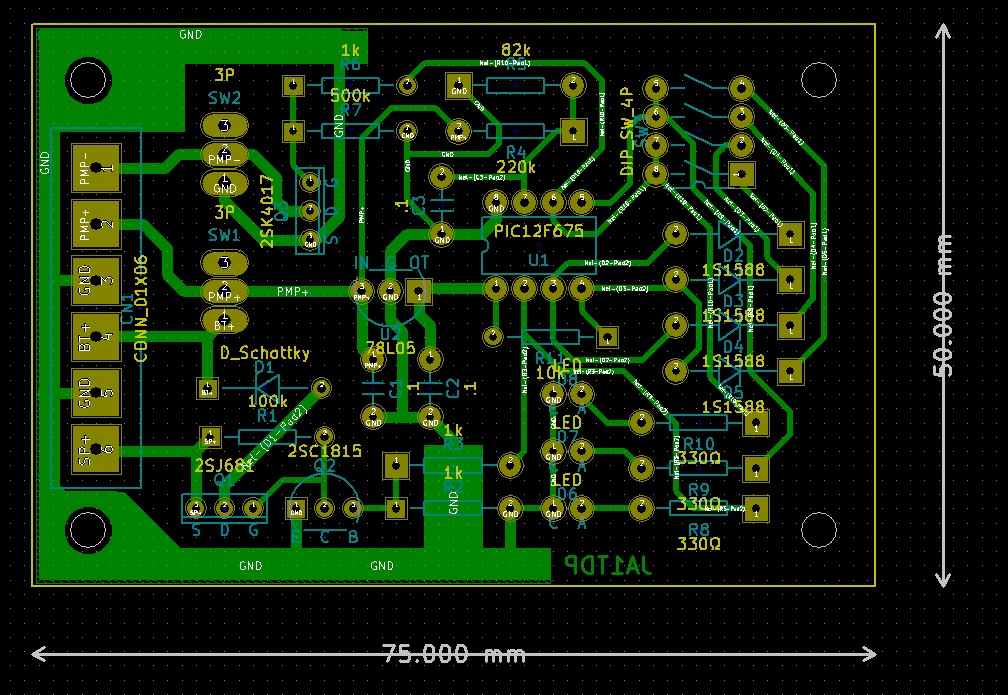

基板パターン

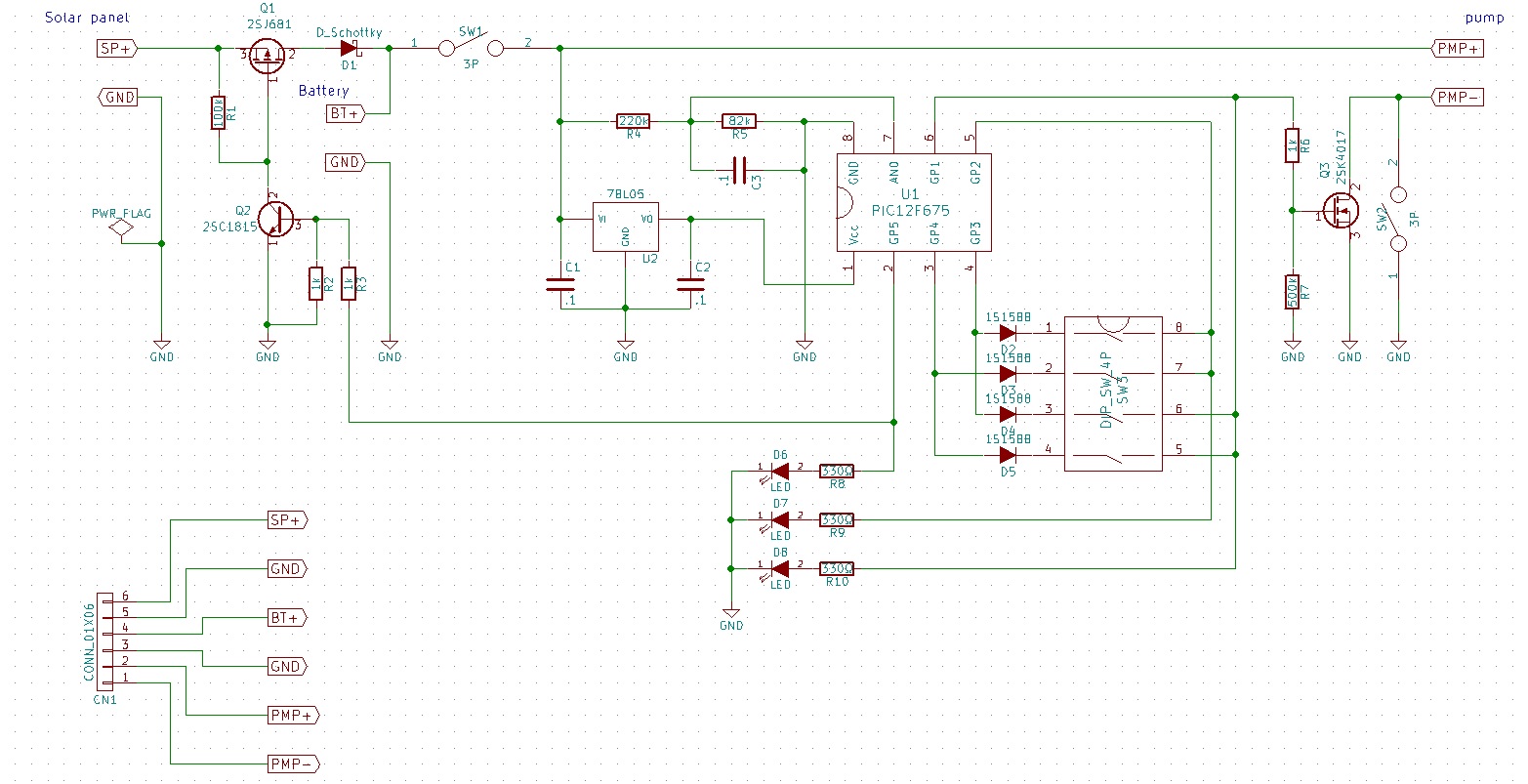

制御基板回路図

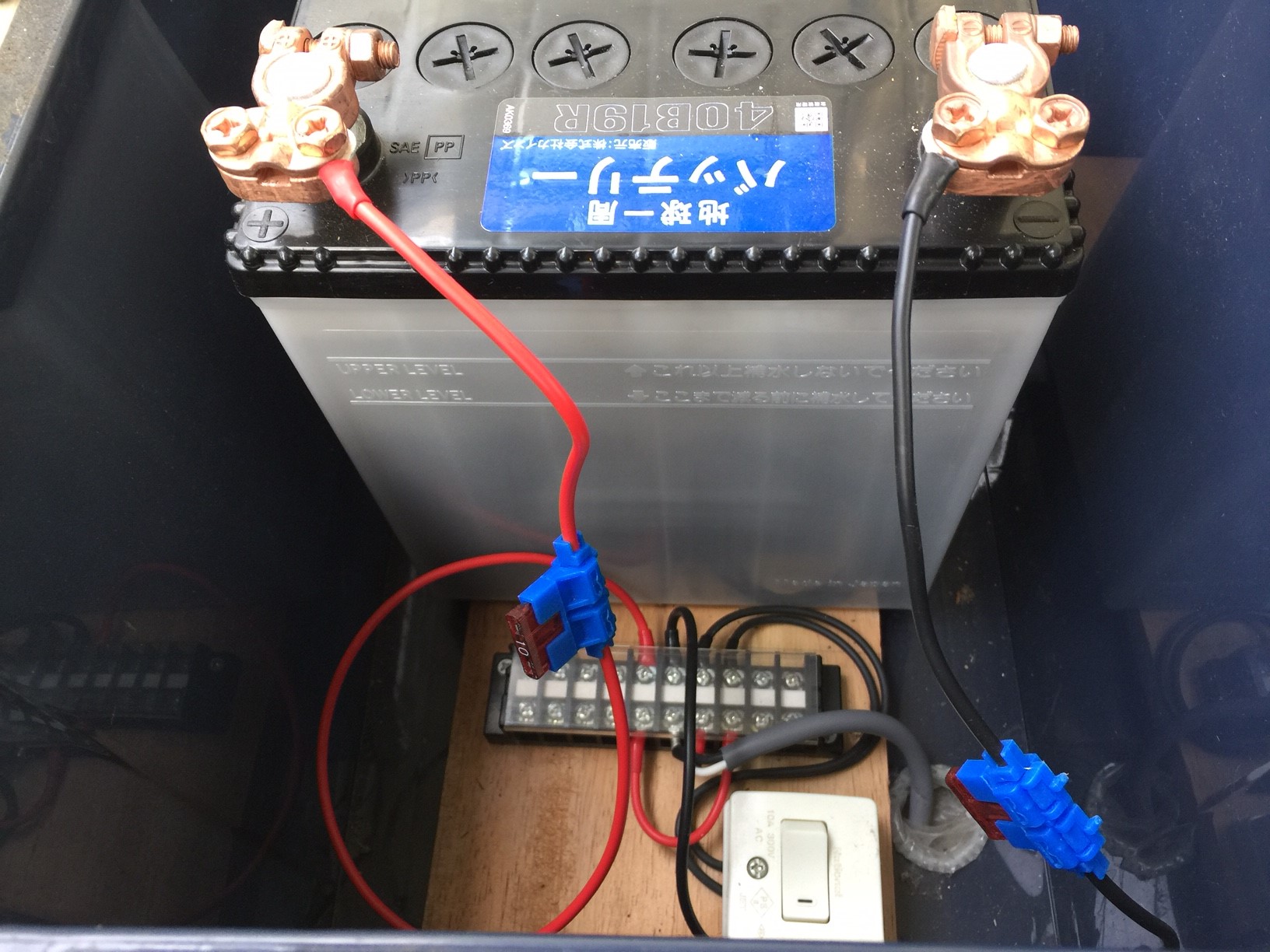

バッテリ周りの配線

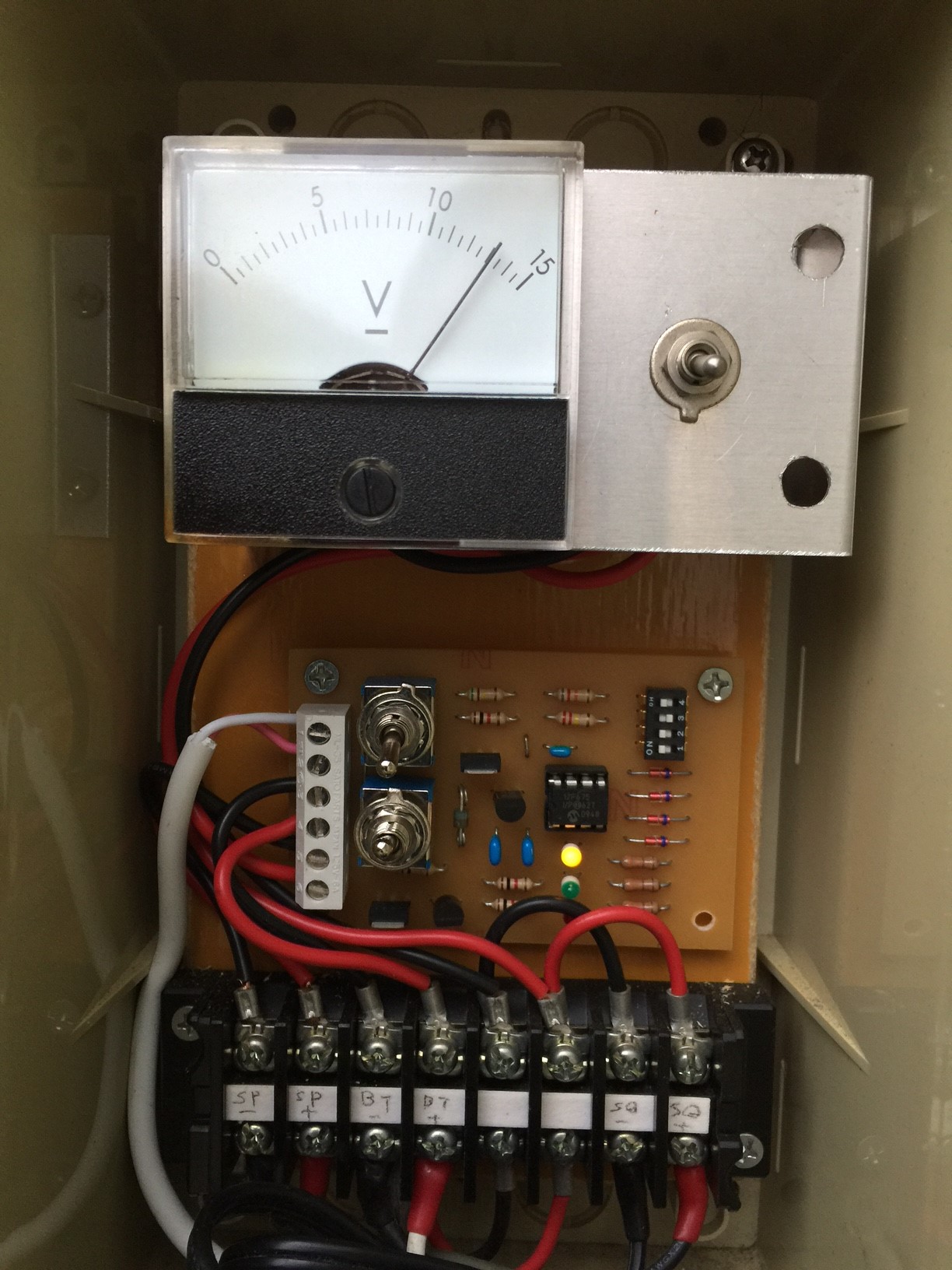

制御基板の組み込み

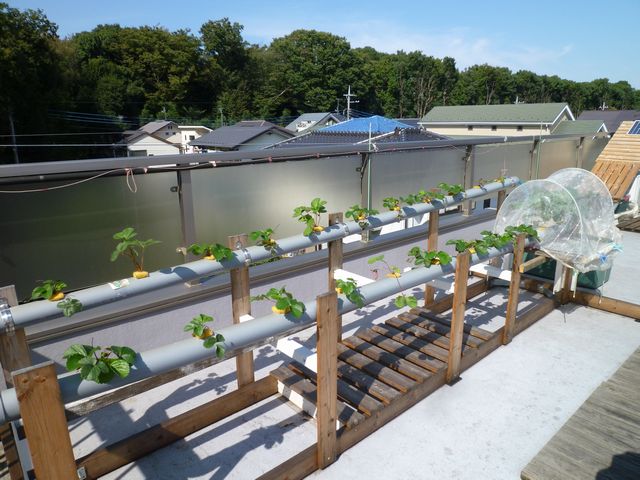

友人宅に設置された本装置(パイプ長3.5m×2)
　
